녹화기 구성
카메라 영상을 안정적으로 저장하고 현장과 원격에서 확인하려면 채널 수와 입력 대역폭, 디코딩 성능, 저장 구조가 서로 맞아야 합니다.

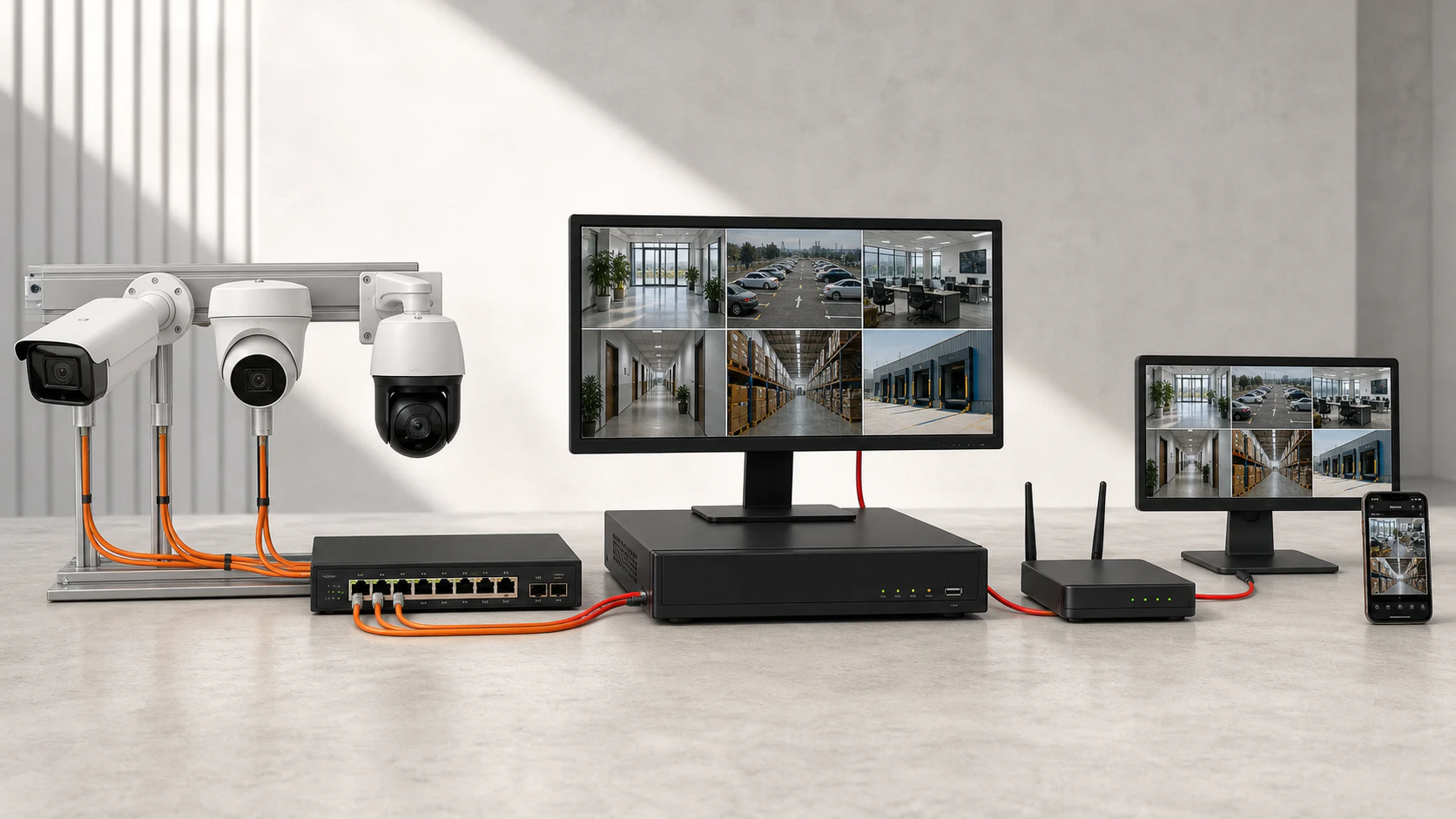

시스템의 연결 구조
IP 카메라는 네트워크를 통해 영상을 녹화기로 전송합니다. 녹화기는 현장 모니터에 화면을 출력하고, 공유기를 거쳐 PC 프로그램이나 모바일 앱에서도 영상을 확인할 수 있게 합니다.
NVR 선택의 핵심 사양
채널 수는 연결 가능한 카메라 수를 뜻하지만, 실제 운용 성능은 입력 대역폭과 디코딩 능력에 의해 결정됩니다. 고해상도 카메라가 많을수록 두 항목을 반드시 함께 확인합니다.
카메라 입력4 · 8 · 16 · 32 · 64채널
NVR영상 수신 · 저장 · 재생
- 채널 수
- 현재 카메라 수에 증설 여유를 더해 선택합니다.
- 입력 대역폭
- 모든 카메라의 비트레이트 합계가 수신 한도 안에 들어야 합니다.
- 디코딩 성능
- 모니터에 동시에 표시할 해상도와 분할 화면 수를 결정합니다.
저장장치와 압축 코덱
녹화기는 하루 24시간 연속으로 영상을 기록하므로 영상 보안 전용 하드디스크를 사용합니다. 해상도·프레임 수·비트레이트·녹화 시간과 코덱 설정이 필요한 저장 용량을 결정합니다.
영상 보안 전용 하드디스크
연속 쓰기와 다채널 영상 기록을 전제로 설계된 저장장치입니다. 일반 PC용 하드디스크보다 영상 녹화 환경의 지속적인 쓰기 부하에 적합합니다.
- 24시간 기록 연속 쓰기 환경을 고려한 설계
- 용량 선정 카메라 수·비트레이트·보관일 기준 계산
- 호환 확인 녹화기당 베이 수와 최대 지원 용량 확인
코덱별 저장량 비교
그래프는 상대적인 이해를 위한 예시입니다. 움직임의 양, 화질, 프레임 수, 비트레이트 설정에 따라 실제 절감률은 달라집니다.
데이터 보호와 RAID
RAID는 여러 하드디스크를 묶어 장애 대응이나 성능을 보완하는 방식입니다. 모든 녹화기가 RAID를 지원하는 것은 아니며, 엔터프라이즈급 녹화기의 사양을 확인해야 합니다.
| 구성 | 기본 개념 | 운용 시 고려 |
|---|---|---|
| RAID 1 | 같은 데이터를 두 디스크에 복제 | 구성이 단순하지만 실제 사용 용량이 절반으로 줄어듦 |
| RAID 5 | 데이터와 패리티를 여러 디스크에 분산 | 디스크 1개 장애에 대응하며 최소 디스크 수와 재구축 시간을 고려 |
| RAID 6 | 이중 패리티로 두 디스크 장애까지 대응 | 보호 수준이 높지만 사용할 수 있는 용량과 쓰기 성능이 더 줄어듦 |
후면 단자와 확인 화면

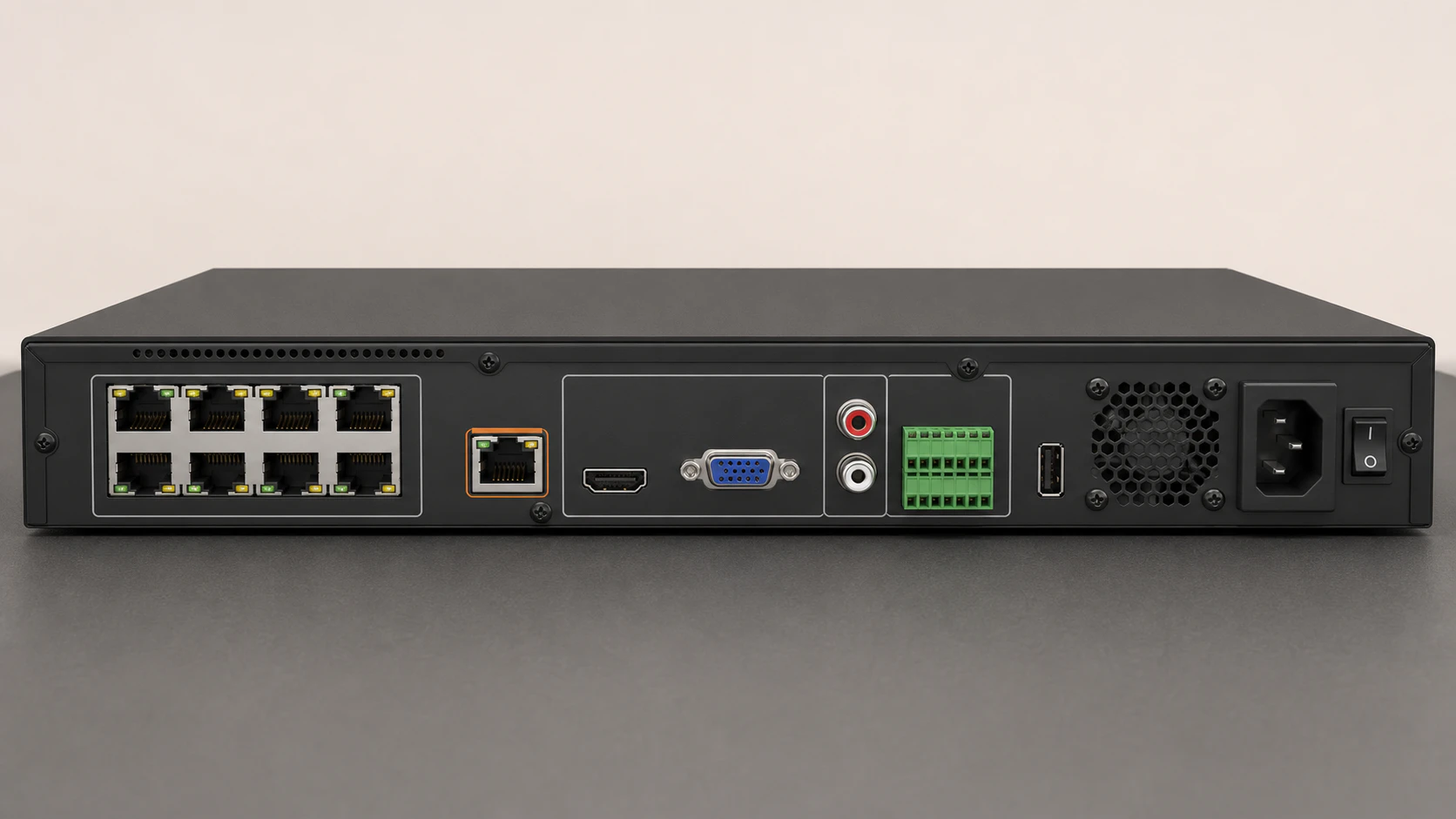

녹화기 후면에는 네트워크, 화면 출력, 음성, 경보, 전원 단자가 배치됩니다. 단자 수와 위치는 제품마다 다르며, 아래 그림은 역할을 이해하기 위한 대표 예시입니다.
HDMI 또는 VGA로 연결해 실시간 영상, 녹화 검색, 설정 화면을 직접 확인합니다.
같은 네트워크나 원격 환경에서 다수 장비와 채널을 통합해 확인합니다.
Hik-Connect 등 지원 앱에서 QR 기반 P2P 연결로 실시간·녹화 영상을 확인합니다.
